Vos pièces en tôle,
de l'outil à la série
Découpage, pliage, emboutissage profond, outils à suivre — pour vos pièces métalliques en moyenne et grande série. Un interlocuteur unique, un réseau d'emboutisseurs sourcés et contrôlés en France, et la coordination complète de l'outillage.
En emboutissage, l'outil engage — le bon choix se fait avant

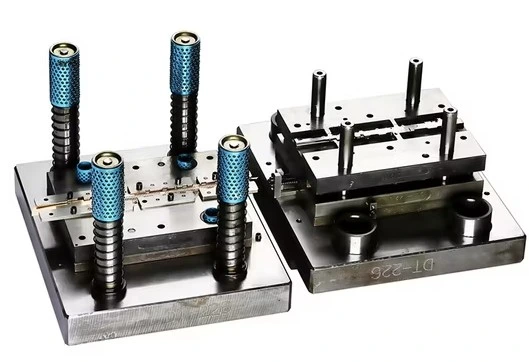

L'outil (poinçon + matrice) coûte cher et fige votre pièce pour des années. Choisir le bon procédé, la bonne nuance de tôle et le bon atelier dès le départ, c'est éviter un outil raté et un prix pièce trop haut. CadNov sécurise cette décision.
Outillage juste
Le type d'outil adapté à votre volume — ni sur-, ni sous-dimensionné.
Faisabilité
Analyse d'emboutissabilité avant de graver l'outil dans l'acier.
Prix pièce
Nuance, cadence, chute matière optimisées.
Un seul contact
Un chef de projet, de l'outil à la pièce série.
Intégrateur : votre outillage piloté, de la conception au contrôle
Nous ne sommes pas emboutisseur en propre — nous sommes votre intégrateur : étude de faisabilité, conception/sourcing de l'outil, choix de l'atelier, suivi et contrôle en France. Vous gardez un seul interlocuteur pour toute la chaîne.
- Analyse d'emboutissabilité et conseils de conception
- Conception et sourcing de l'outil (simple, à suivre, transfert)
- Choix de l'atelier et de la presse selon la série
- Opérations associées : soudure, taraudage, insertion, finition
- Coordination des traitements et revêtements
- Contrôle réception en France, traçabilité, rapports
6 procédés de mise en forme de la tôle

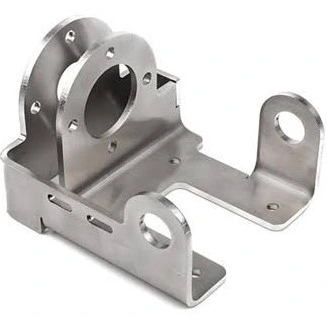

Découpage / poinçonnage
Découpe du flan, perçages, créneaux — base de toute pièce tôle.
Pliage
Mise en forme angulaire, avec maîtrise du retour élastique.
Emboutissage profond
Pièces creuses (coupelles, boîtiers) en une ou plusieurs passes.
Outil à suivre (progressif)
Plusieurs opérations en une presse : cadence élevée, grande série.
Outil transfert
Grandes pièces déplacées de poste en poste.
Repoussage (petite série)
Pièces de révolution sans outil dédié, pour faibles volumes.
Le bon outil selon votre série
Le coût et le délai de l'outil sont le vrai sujet. On les intègre dès le calcul de rentabilité.
| Type d'outil | Série | Coût outil | Cadence |
|---|---|---|---|
| Outil simple / une opération | petite à moyenne | faible | modérée |
| Outil à suivre (progressif) | grande | élevé | très élevée |
| Outil transfert | grande, grandes pièces | élevé | élevée |
| Repoussage (sans outil dédié) | proto / petite | très faible | faible |
Toutes les tôles techniques
Épaisseurs courantes de 0,3 à 6 mm selon la presse et la pièce (à confirmer selon atelier).
Aciers d'emboutissage
DC01 à DC06 (du simple pliage à l'emboutissage très profond).
Aciers revêtus
DX51D galvanisé, tôle prélaquée — protégés dès la matière.
Inox
304 (emboutissable), 316L, 430 (moins ductile).
Aluminium
1050 (très ductile), 3003, 5754, 6016.
Laiton · Cuivre
Conductivité, connectique, décoration.
HLE / haute résistance
Aciers HLE pour allègement structurel (retour élastique à gérer).
Maîtriser la tôle et son retour élastique
- Tolérances tôle (ne pas exiger de l'usinage sur de l'embouti)
- Retour élastique (springback) compensé à l'outil
- Planéité et absence de plis / retassures maîtrisées
- Répétabilité sur grande série
Contrôle
- Contrôle dimensionnel, gabarits, SPC en série
- Validation outil : échantillons initiaux (EI / PPAP)
- Certificat matière EN 10204 3.1
- Réception en France avant livraison
Quelle nuance de tôle selon la forme ?
L'emboutissage se choisit sur l'aptitude à la déformation, pas sur la dureté. CadNov calcule le taux d'emboutissage et le nombre de passes.
| Forme visée | Nuance conseillée | Repère |
|---|---|---|
| Pliage / forme simple | DC01 · alu 5754 | emboutissabilité de base |
| Emboutissage moyen | DC03 / DC04 | pièces creuses courantes |
| Emboutissage profond / complexe | DC05 / DC06 (IF) | grande déformation, antivieillissement |
| Extérieur / anticorrosion dès la matière | DX51D galvanisé, prélaqué | protégé sans retraitement |
| Inox formé (agro, médical) | 304 emboutissable, 316L | 430 moins ductile |
| Léger / conducteur | alu 1050, cuivre, laiton | allègement, thermique / élec |
Quelle protection / finition de surface ?
| Besoin | Solution | Substrat | À savoir |
|---|---|---|---|
| Anticorrosion dès la matière | Tôle galvanisée (DX51D) / prélaquée | acier | protéger les découpes et soudures |
| Anticorrosion après formage | Zingage / zinc-nickel | acier | pièce finie |
| Aspect / couleur | Peinture, thermolaquage (poudre) | acier, alu | RAL au choix |
| Inox : aspect + corrosion | Passivation, brossage, polissage | inox | pas de zingage sur inox |
| Alu : dureté / déco | Anodisation | aluminium | — |
| Contact / soudabilité | Étamage, nickelage | acier, laiton, cuivre | connectique tôle |
Réduire le coût dès le plan
Rayons généreux
Un rayon ≥ épaisseur évite fissures et amincissements.
Gérer le springback
Inox et HLE reviennent : l'angle se compense à l'outil.
Volume = procédé
Sous un certain volume, laser + pliage bat l'emboutissage. Donnez la quantité.
Optimiser le flan
Le nesting réduit la chute : gros poste en tôle.
Nuance juste
Ne prenez pas du DC06 (cher) pour un simple pli.
Tolérances réalistes
La tôle a ses limites : cotes fonctionnelles seulement.
Contrôlé en France, démarche ESG engagée
Aujourd'hui, notre garantie repose sur le contrôle des pièces en France avant livraison. En parallèle, CadNov déploie progressivement des critères ESG chez ses partenaires, en commençant par la filière low-cost.
Contrôle en France
Réception et vérification des pièces en France avant expédition. Réel et vérifiable.
Sélection des ateliers
Qualification technique, capacité, qualité : partenaires connus et suivis.
ESG en déploiement
Critères environnementaux et sociaux en cours d'intégration — une démarche, pas un label acquis.
Accords-cadres et logistique programmée
- Tarifs dégressifs, amortissement outil planifié
- Accords-cadres annuels, prix cible
- Livraisons programmées, Kanban
- Stock de consignation, réappro sur prévisionnel
L'emboutissage piloté, outil compris
Vous ne gérez plus ni l'outilleur ni l'emboutisseur : CadNov coordonne l'outil, choisit l'atelier et contrôle en France. Aujourd'hui : devis rapide et accompagnement. Demain : devis instantané en ligne sur votre plan.
Interlocuteur unique
Une personne, pas un ticket.
Outillage coordonné
Conception et suivi de l'outil.
Contrôle en France
Pièces vérifiées avant livraison.
Devis instantané (à venir)
La plateforme se construit.
Envoyez votre plan, recevez un devis
STEP, IGS ou PDF coté + quantité annuelle et matière. Réponse rapide, un interlocuteur dédié.
