Moulage par soufflage :
corps creux, pièces techniques,
emballages haute performance
Bidons, flacons, bouteilles PET, réservoirs carburant multicouches - le soufflage plastique couvre un spectre d'applications immense. Depuis 1996, CadNov pilote vos projets soufflage et vous guide vers la technologie optimale selon votre pièce, votre matière et vos volumes.
Qu'est-ce que le moulage par soufflage ?
Le soufflage plastique est un procédé de fabrication de corps creux : une ébauche plastique chaude (paraison ou préforme) est placée dans un moule, puis gonflée a l'air comprime jusqu'à épouser parfaitement les parois de l'empreinte. Apres refroidissement, on obtient une pièce creuse a paroi fine.
C'est le procède incontournable pour tout corps creux plastique : bouteilles, bidons, réservoirs, flacons cosmétiques ou pharmaceutiques. Chacune des 4 variantes répond a des contraintes spécifiques de précision, de volume et de matière.
Ce que CadNov apporte
CadNov n'est pas transformateur soufflage. Nous sommes votre bureau d'études et intégrateur : nous sélectionnons la technologie adaptée a votre pièce, rédigeons le cahier des charges outillage, choisissons la matière et le grade exact, et pilotons les essais jusqu'à la validation qualité.
Notre valeur ajoutée : vous éviter de choisir la mauvaise technologie - une erreur qui peut couter 6 a 12 mois de développement et des dizaines de milliers d'euros d'outillage inutile.
Quel procédé de soufflage choisir ?
| Type de piece | Critere | Technologie recommandee |
|---|---|---|
| |-- Corps creux technique (réservoir, bidon, Piece auto) ? | Monocouche | EXTRUSION-SOUFFLAGE (EBM) |
| Multicouche (barrière carburant, O2) | CO-EXTRUSION SOUFFLAGE | |
| |-- Flacon col précis, épaisseur maitrisée, petite taille (< 500 ml) ? | - | INJECTION-SOUFFLAGE (IBM) |
| Bouteille PET boisson, eau, CSD | < 5M pièces/an | ISBM - 1 étape (monobloc) |
| > 5M pièces/an | ISBM - 2 étapes (préforme stockée) |

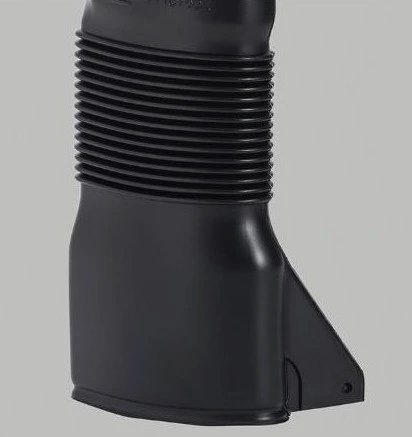

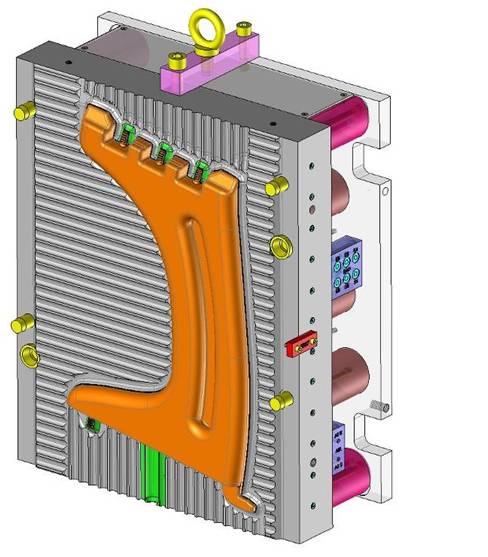

La vis d'extrusion plastifie la matière et pousse une paraison (tube de plastique chaud) vers le bas. Le moule se referme autour de cette paraison, de l'air est insuffle a 4-10 bar - la paraison se plaque contre les parois du moule. Apres refroidissement, la pièce est éjectée et ébavurée.
C'est la technologie la plus polyvalente du soufflage : elle couvre des volumes de quelques centilitres a des réservoirs de 200 litres. Deux variantes principales : EBM continu (petites pièces, grande cadence) et EBM intermittent avec tète accumulatrice (réservoirs 2-200 L).
Extrusion
Paraison (tube chaud) extrudée vers le bas

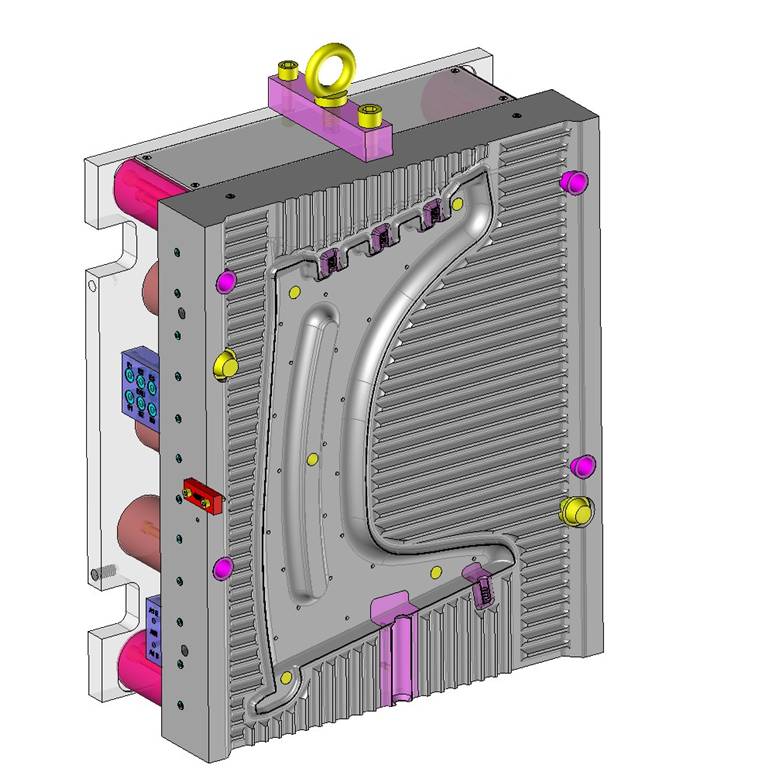

Fermeture
Moule se referme, pince la paraison
Soufflage
Air 4-10 bar gonfle la paraison
Ejection
Refroidissement, ouverture, ébavurage
Applications et matières EBM
Bidons, jerricans, réservoirs eau
Resistance chimique, souplesse, économique. Le grand classique du soufflage industriel.
Réservoirs huile moteur, médical
Resistance thermique supérieure au HDPE, translucide possible, stérilisable vapeur.
Pieces techniques automobile
PA pour la barrière carburant et la résistance chimique. ABS pour la rigidité et l'aspect.
Chiffrage EBM indicatif
Moule alu mono-cavité flacon 500 ml : 4 000 - 8 000 euros. Moule acier bidon 5 L : 8 000 - 20 000 euros. Réservoir auto 30 L (tète accumulatrice) : 40 000 - 120 000 euros. Piece HDPE 500 ml série 100 000/an : 0,15 - 0,40 euro/pièce.

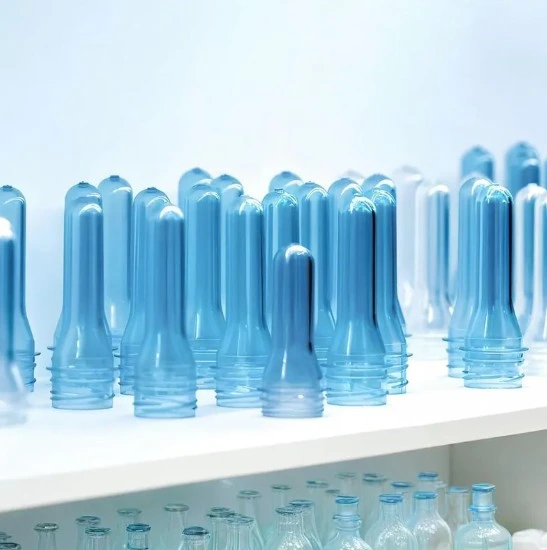

L'IBM se deroule en trois stations successives. En station injection, une preforme est injectee sur un noyau (core rod) - ce qui garantit une precision parfaite du col filete. En station soufflage, les noyaux portant les preformes chaudes sont transferes dans le moule de soufflage. En station ejection, la piece est ejectee proprement - pas de carotte, pas de bavure.
Resultat : des flacons avec un col parfaitement dimensionne, une epaisseur de paroi homogene et une absence totale de ligne de soudure visible. La technologie de reference pour le packaging cosmetique et pharmaceutique haut de gamme.
Applications et matières IBM
Flacons pharma, compte-gouttes
Resistance chimique, inertie, stérilisable. Standard médical et pharmaceutique.
Flacons cosmétique luxe
Clarté cristal, sans BPA, aspect haut de gamme. PETG pour formes complexes.
Flacons shampoing, cosmétique clair
Transparence, rigidité, bonne aptitude au soufflage. Cout modère.
Flacons pressables
Très souple, compressible. Gouttes oculaires, flacons prisables médicaux.
Chiffrage IBM indicatif
Outillage 3 stations (injection + soufflage + éjection) : 25 000 - 100 000 euros. Flacon PP 30 ml, 4 cavités : 30 000 - 60 000 euros. Prix pièce PP 30 ml série 500 000/an : 0,10 - 0,25 euro. Délai outillage : 12 - 20 semaines.
L'ISBM ajoute une étape décisive a l'IBM : l'étirage axial mécanique simultané au soufflage radial. Cette orientation biaxiale du PET est ce qui transforme une matière fragile en une paroi légère, résistante a la pression interne et transparente.
La biaxiale multiplie par 4 a 6 la résistance a la pression interne - ce qui permet de contenir du CO2 dans les bouteilles de boissons gazeuses avec des parois de seulement 0,3 mm C'est le procédé derrière toutes les bouteilles PET de boissons dans le monde.
Injection + soufflage en ligne
Moins d'énergie, changement de format rapide. Ideal pour pièces complexes, séries 1M - 50M/an.
Préforme stockée + souffleuse dédiée
Cadences très élevées (80 000+ bouteilles/h). Séries supérieures a 50M/an.
Matières et grades ISBM
Eau, CSD, jus, huile, cosmétique
IV 0,80 dl/g pour eau plate - IV 0,84-0,86 dl/g pour boissons gazeuses. Grades hot-fill pour remplissage chaud.
Flacons médical, alimentaire chaud
T étirage 140-160 degrés C. Stérilisable, résistant. Borealis Daplen, SABIC, Braskem.
Cosmétique, clarté cristal, sans BPA
T étirage 70-80 degrés C. Clarté optique exceptionnelle, formes complexes possibles.
Chiffrage ISBM indicatif
Bouteille PET 500 ml, ligne 2 étapes : moule préforme 96 cavités partage 200 000-400 000 euros + moule soufflage 2 cavités 15 000-30 000 euros. Prix bouteille vide : 0,04-0,10 euro. Cosmétique PET 200 ml, 1 étape : outillage 80 000-180 000 euros, pièce 0,08-0,20 euro.
La co-extrusion soufflage utilise plusieurs vis d'extrusion alimentant une tête co-extrusion - elles génèrent simultanément une paraison a plusieurs couches distinctes. Ces couches sont soufflées ensemble dans le moule, créant un corps creux dont chaque couche a une fonction précise.
C'est la technologie imposée par les règlementations sur les émissions de carburant : les réservoirs automobile modernes sont tous en HDPE multicouche avec barrière EVOH. Impossible autrement de respecter les normes anti émissions hydrocarbures.
Structure type - Réservoir carburant automobile (6 couches)
Matière barrière EVOH - fournisseurs
Kuraray EVAL (eval.eu) - leader mondial. EVAL F171B : barrière O2 maximale alimentaire. EVAL SP605B : grade carburant E10. Nippon Gohsei Soarnol (soarnol.com). Liants : Arkema Orevac (arkema.com), DuPont Bynel, LyondellBasell Plexar.
Applications co-extrusion soufflage
Réservoirs carburant 6 couches
Barriere EVOH obligatoire. 100% des réservoirs auto modernes sont multicouches.
Flacons barrière O2 (ketchup, mayo)
Structure 5 couches HDPE/liant/EVOH/liant/HDPE. Prolonge la DLC jusqu'à 18 mois.
Réservoirs AdBlue, lave-glace
Structure 3 a 5 couches selon l'agressivité du fluide. HDPE/EVOH/HDPE pour AdBlue (urée 32,5%).
Emballages solvants et acides
Structures HDPE/PA/liant/HDPE selon le produit stocke. Certifications UN/ADR emballages dangereux.
Tableau comparatif - 4 technologies de soufflage
Chaque technologie a son domaine d'excellence. Le bon choix dépend de la pièce, du volume et des exigences de précision.
| Critere | EBM | IBM | ISBM | Co-extrusion |
|---|---|---|---|---|
| Principe | Paraison extrudée | Préforme injectée | Préforme + étirage biaxial | Paraison multicouche |
| Précision col | Moyenne (ébavurage) | Excellente | Excellente | Moyenne |
| Epaisseur paroi | Variable (PWDS) | Homogène | Très homogène | Variable |
| Transparence | Bonne (PVC/PC) | Bonne | Excellente (PET) | Bonne |
| Resistance pression | Moyenne | Bonne | Très bonne | Bonne |
| Propriétés barrière | Faibles (mono) | Faibles (mono) | Bonne CO2 (PET) | Excellente (EVOH) |
| Volumes typiques | 5 000 a M pièces | 50 000 a M pièces | 500 000 a milliards | 50 000 a M pièces |
| Taille pièce max | 10 ml a 200 L | Inferieur a 500 ml | 100 ml a 5 L | 1 L a 200 L |
| Cout outillage | Faible - Moyen | Moyen - Elevé | Moyen - Elevé | Elevé |
| Applications | Bidons, réservoirs | Flacons pharma/cosm. | Bouteilles PET boisson | Réservoirs carburant, barrière |
Matières plastiques pour le soufflage
Le choix matière détermine les propriétés barrière, mécaniques, thermiques et règlementaires de votre corps creux. CadNov vous recommande le grade exact selon vos exigences.
| Matiere | Procedes | Atouts clés | Applications typiques | T max |
|---|---|---|---|---|
| HDPE | EBM, co-extrusion | Resistance chimique, souplesse, économique, alimentaire | Bidons, jerricans, réservoirs eau, flacons détergents | 80 C |
| PP | EBM, IBM, ISBM | T supérieure HDPE, translucide possible, stérilisable | Flacons médical, réservoirs huile moteur, pièces auto | 110 C |
| PET | ISBM (principal) | Transparence, légèreté, barrière CO2, recyclable | Bouteilles eau, CSD, jus, cosmétique, huile | 70 C |
| PETG | ISBM, IBM | Clarté cristal, sans BPA, formes complexes | Flacons cosmétique haut de gamme, médical | 70 C |
| PVC | EBM, IBM | Transparence, rigidité, bonne aptitude soufflage | Flacons shampoing, cosmétique clair (en recul) | 60 C |
| LDPE / LLDPE | EBM | Très souple, compressible a la main | Flacons prisables, tubes souples, doseurs | 60 C |
| PA (Nylon) | EBM, co-extrusion | Barriere carburant, résistance chimique et thermique | Réservoirs et conduits carburant, pièces sous capot | 130 C |
| PC | EBM, IBM | Transparence optique, résistance aux chocs exceptionnelle | Bonbonnes eau rechargeable, pièces optiques creuses | 120 C |
| EVOH | Co-extrusion uniquement | Barriere O2 et hydrocarbures exceptionnelle (couche barrière) | Couche centrale réservoir carburant, emballage alimentaire | - |
| ABS | EBM | Rigidité, aspect de surface, résistance aux chocs | Corps creux techniques, pièces automobile esthétiques | 80 C |
Domaines d'application
Le soufflage plastique est présent dans tous les secteurs ou la pièce est creuse - de la bouteille d'eau au réservoir de carburant automobile.
Automobile et Transport
Réservoirs carburant multicouches (norme anti émission obligatoire), réservoirs lave-glace, réservoirs AdBlue, conduits d'admission d'air, durites techniques.
Emballage et Alimentaire
Bouteilles PET eau et boissons, bidons lait HDPE, flacons ketchup/mayo barrière, jerricans huile. L'ISBM domine la boisson, l'EBM domine le bidon.
Cosmétique et Hygiène
Flacons parfum ISBM haute clarté, flacons shampoing IBM précis, doseurs, atomiseurs. La finition de surface est critique - IBM et ISBM garantissent l'absence de ligne de soudure.
Médical et Pharmaceutique
Flacons compte-gouttes, flacon sérum, flacons laboratoire, contenants stériles. PP et HDPE grade pharmaceutique, souvent IBM pour la précision du col.
Industrie et Chimie
Bidons produits chimiques, jerricans solvants, emballages agro-chimiques. Certifications UN pour transport de marchandises dangereuses.
Jouet et Puériculture
Corps de jouets creux (balles, animaux, véhicules), accessoires puériculture. PP ou HDPE sans phtalates, conformes EN 71 et REACH. Smoby dans notre portefeuille.
Notre démarche soufflage
De votre besoin a la pièce en production - CadNov pilote chaque étape pour vous éviter les erreurs couteuses.
Analyse besoin
Géométrie, volume, contenu, règlementation
Choix technologie
EBM / IBM / ISBM / Co-extrusion selon critères
Choix matière
Grade exact, nombre couches, fournisseur
Outillage
Cahier des charges, sélection transformateur
Production
Qualification pièce, plan de surveillance
Les erreurs que nous vous évitons
Choisir l'EBM pour un flacon précis
L'EBM nécessite un ébavurage du col. Si la précision du col est critique (doseur, bouchon fileté serre), l'IBM est obligatoire.
Oublier la barrière sur un réservoir carburant
Tout réservoir carburant automobile doit avoir une couche EVOH. Sans elle, les émissions d'hydrocarbures ne respectent pas les normes actuelles.
Sous-estimer l'amincissement aux pincements
En EBM, le pincement de la paraison crée des zones d'amincissement. Ces zones doivent être anticipées a la conception pour éviter les ruptures en service.
