RIM - Moulage par injection réaction :
grandes pièces, petites et moyennes séries
sans l'investissement d'un moule acier
Le RIM (Reaction Injection Moulding) produit des pièces en polyuréthane dans des moules résine ou aluminium - grandes dimensions, bi-matière surmoulé, contre-dépouilles avec tiroirs, pièces rigides ou souples. Le procédé intermédiaire entre la coulée sous vide et l'injection plastique. CadNov est agrée CII.
Le RIM : quand la coulée sous vide ne suffit plus
Le RIM (Reaction Injection Moulding - moulage par injection-réaction) est un procédé de transformation du polyuréthane : deux composants liquides (polyol + isocyanate) sont mélangés a haute pression, injectes dans un moule ferme, puis réagissent chimiquement pour former une pièce solide - rigide, souple ou mousse structurale selon la formulation.
La différence fondamentale avec la coulée sous vide : les moules ne sont pas en silicone, mais en résine époxy, en aluminium ou en acier léger. Ces moules plus rigides permettent une meilleure précision dimensionnelle, des séries plus longues (50 a 1 000 pièces et plus), et la réalisation de contre-dépouilles par tiroirs intégrés au moule - exactement comme en injection plastique.
Le RIM est particulièrement adapte aux grandes pièces que l'injection plastique ne peut pas produire sans moule acier très couteux : capots d'équipements médicaux, carrosseries de véhicules électriques, tableaux de bord de poids lourds, habillages d'équipements industriels.
RIM vs Coulée sous vide
Ces deux procédés utilisent des résines PU, mais s'adressent a des besoins très différents. Le bon choix dépend du volume, de la dimension et de la précision requise.
Comparaison directe
Coulee sous vide
Moule silicone souple - 15 a 20 pièces max par moule
Petites pièces (moins de 500 mm)
Petites contre-dépouilles seulement
Cout moule : 500 - 2 000 euros
Délai : 6-12 jours
RIM
Moule résine ou alu - 50 a 1 000+ pièces par moule
Grandes pièces (jusqu'à 2 m et plus)
Tiroirs = contre-dépouilles complexes
Cout moule : 3 000 - 30 000 euros
Délai : 3 a 6 semaines (moule + 1re pièce)
CadNov choisit pour vous
Coulée sous vide pour 5 a 20 pièces ou urgence délai. RIM pour 50 a 1 000 pièces, grandes dimensions, ou contre-dépouilles complexes nécessitant des tiroirs. Injection plastique au-delà. CADNOV vous indique le procédé optimal selon votre volume et votre budget.
Le processus RIM - de la CAO a la pièce
Le RIM combine la souplesse des matières PU avec la précision des moules rigides - un procédé plus industriel que la coulée sous vide, mais beaucoup plus économique que l'injection plastique acier.
Fabrication du moule
Moule en résine époxy chargée (prototype/présérie) ou en aluminium usine (présérie/série). Tiroirs intégrées si contre-dépouilles. Circuits de régulation thermique.
Préparation et fermeture
Application d'agent démoulant. Insertion d'éventuels inserts (métalliques, renforts). Fermeture et verrouillage du moule sous pression. Tiroirs en position.
Injection réaction PU
Polyol et isocyanate mélangés en tête de mélange a haute pression (100-200 bar), injectes en quelques secondes dans le moule. La réaction exothermique chauffe et solidifie la pièce.
Démoulage et finitions
Temps de cycle 3 a 15 min selon l'épaisseur. Tiroirs retires, moule ouvert, pièce extraite. Ebavurage, ponçage, primaire, peinture - finitions nécessaires pour un état de surface fini.
3 types de moules RIM selon le volume
Moule résine époxy
Réalise par moulage sur maquette ou usinage CNC de résine chargée. Cout très accessible. Tient 50 a 200 pièces selon les conditions d'utilisation.
Délai : 2 a 4 semaines
Cout : 3 000 - 10 000 euros
Série : 50 - 200 pièces
Moule aluminium
Usine en aluminium 7075. Précision supérieure a la résine, surface de qualité, durée de vie jusqu'à 1 000 - 5 000 pièces. Possibilité de tiroirs complexes. Standard pour la présérie et la petite série.
Délai : 3 a 6 semaines
Cout : 10 000 - 30 000 euros
Série : 200 - 1 000+ pièces
Moule acier Léger
Pour les volumes plus importants ou les pièces a très haute précision. Durée de vie supérieure a 5 000 pièces. Même principe que le moule injection plastique - mais pression d'injection bien inferieure.
Délai : 6 a 10 semaines
Cout : 20 000 - 80 000 euros
Série : 1 000 - 5 000+ pièces

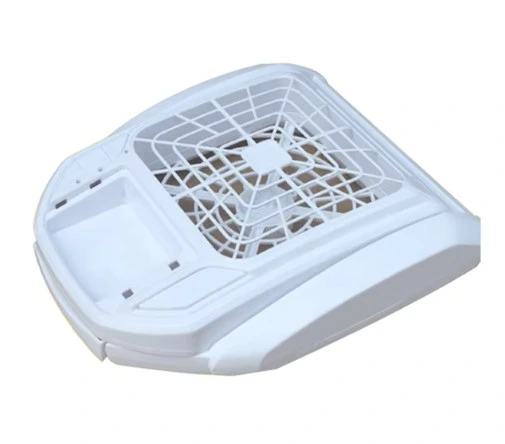

L'atout majeur du RIM : les grandes pièces
Le RIM est souvent la seule solution économique pour les pièces de grandes dimensions - la ou l'injection plastique nécessite un moule acier de 100 000 a 500 000 euros.
Le PU réagit a basse pression (5 a 30 bar) compare a l'injection plastique (500 a 1 500 bar). Cette basse pression permet d'utiliser des moules en résine ou en aluminium - et de remplir de très grandes empreintes sans contrainte sur l'outillage.
Des pièces de 1 a 2 mètres, ou plusieurs kilos, sont réalisables en RIM avec un investissement moule raisonnable. C'est le procédé de référence pour les grandes pièces de présentation, les capots d'équipements et les habillages industriels en petite et moyenne série.
Exemple concret : capot de scanner médical
Un capot de scanner médical mesure typiquement 1 200 x 600 x 400 mm, avec des formes courbes complexes, des contre-dépouilles latérales (tiroirs) et une finition peinture blanc RAL 9003 exigée. En injection plastique : moule acier supérieur a 200 000 euros. En RIM avec moule aluminium : 15 000 - 25 000 euros. Pour une série de 100 a 500 pièces, le RIM est la seule option économiquement viable.
Contre-dépouilles avec tiroirs - comme en injection plastique
Les moules RIM résine ou aluminium peuvent intégrer des tiroirs mécaniques - exactement comme un moule d'injection plastique. Cela permet de démouler des contre-dépouilles complexes, des gorges profondes, des ouïes de ventilation et des clips intégrés sans aucune contrainte. Un avantage décisif par rapport a la coulée sous vide (limitée aux petites contre-dépouilles seulement).
Bi-matière et surmoulage - comme en injection plastique
Le RIM permet le surmoulage bi-matière avec la même logique qu'en injection plastique - rigide + souple dans la même pièce, sans outillage a double presse.
Le surmoulage bi-matière en RIM se réalise en deux injections successives dans le même moule ou dans deux moules complémentaires : la première injection produit le substrat rigide (PU rigide Shore D 60-80), la seconde injecte le PU souple (Shore A 30-80) par-dessus. Les deux matières adhérent chimiquement - même principe qu'en injection 2K.
Par rapport a la coulée sous vide bi-matière, le RIM bi-matière offre une précision dimensionnelle supérieure, une répétabilité par cycle meilleure, et s'adresse a des séries plus longues (100 a 1 000 pièces).
Bi-matière RIM - processus
Corps rigide + zone souple dans la même pièce RIM - pour des poignées ergonomiques, des boitiers avec zone de préhension souple, des panneaux avec inserts élastomères.
Moule ferme
Injection PU rigide substrat
Polymérisation
Substrat rigide durci (3-8 min)
2e injection
PU souple Shore A sur substrat
Démoulage
Adhésion chimique permanente
Equipements médicaux
Coque rigide + poignée souple intégrée. Piece monobloc sans assemblage. Finition peinture.
RIM bi-matièreMobilier et habitat
Accoudoir rigide + assise souple, panneau de porte avec zone soft-touch intégrée.
RIM bi-matière
Matières PU disponibles en RIM
Le RIM exploite les mêmes familles de résines PU que la coulée sous vide - mais avec une formulation adaptée a l'injection sous pression et a des cycles répétés.
PU rigide - similaire ABS / PP
La formulation la plus utilisée en RIM. Produit des pièces rigides avec une bonne résistance aux chocs, compatibles avec la peinture et les finitions de surface. Constitue le substrat rigide des pièces bi-matières.
PU souple - 30 a 90 Shore A
Pieces élastiques dont la dureté est ajustée selon la formulation. Utilise pour les parties souples des bi-matières (poignées, zones soft-touch), mais aussi pour des pièces entièrement souples (joints, peaux, soufflets).
PU mousse structurale - légèreté + rigidité
Formulation moussante qui produit une pièce avec une peau rigide en surface et un cœur alvéolaire. Le résultat : des pièces très légères avec une excellente rigidité en flexion - indispensable pour les grandes pièces a paroi épaisse (capots, couvercles, habillages). Jusqu'à 40% de gain de masse.
RRIM - PU renforce fibres de verre
Le RRIM (Reinforced RIM) intégré des fibres de verre courtes dans le mélange PU. Resistance en flexion multipliée par 2 a 3, retrait thermique réduit, stabilité dimensionnelle améliorée - pour les pièces structurelles ou exposées a des variations de température importantes.
Récapitulatif matières PU RIM par application
| Formulation PU RIM | Dureté | Resistance T | Application typique | Bi-matière |
|---|---|---|---|---|
| PU rigide (ABS-like) | Shore D 65-80 | 80-120 C | Capots, habillages, coques boitiers, panneaux | Substrat rigide |
| PU rigide haute température | Shore D 75-85 | 120-190 C | Pieces sous capot, médical stérilisable | Substrat haute température |
| PU souple Shore A 30-50 | Shore A 30-50 | 70 C | Peaux douces, zones soft-touch, soufflets | Partie souple |
| PU souple Shore A 60-90 | Shore A 60-90 | 80 C | Joints semi-rigides, amortisseurs, poignées fonctionnelles | Partie souple |
| PU mousse structurale | Shore D 40-60 (peau) | 80 C | Grandes pièces légères, capots médicaux, ameublement | Non |
| RRIM (PU + fibres verre) | Shore D 70-85 | 100-130 C | Pare-chocs, ailes auto, pièces structurelles | Substrat renforce |
| PU transparent (PC-like) | Shore D 78-85 | 60-90 C | Hublots, capots translucides, pièces optiques | Zone transparente |
Avantages et limites du RIM - en toute transparence
Le RIM est un procédé puissant pour les grandes pièces en petite et moyenne série. Ses limites sont réelles et doivent être intégrées dans votre planning et votre budget.
Avantages
Grandes pièces sans moule acier couteux
La basse pression d'injection permet des moules résine ou aluminium - 5 a 20 fois moins chers qu'un moule acier injection plastique. Seule solution économique pour des séries de 50 a 1 000 pièces de grande dimension.
Contre-dépouilles complexes avec tiroirs
Les moules rigides intègrent des tiroirs mécaniques - exactement comme en injection plastique. Gorges profondes, ouïes complexes, clips intégrés : aucune limite géométrique liée au démoulage.
Bi-matière surmoulé fonctionnel
Rigide + souple dans la même pièce, avec adhésion chimique permanente. Poignées ergonomiques, joints intégrés, zones soft-touch - sans assemblage ni collage.
Pieces souples 30 a 90 Shore A
Formulations PU souples disponibles pour les zones de préhension, les joints intégrés, les peaux de tableau de bord et les éléments antivibratoires.
Mousse structurale - légèreté
Pieces légères avec peau rigide et cœur alvéolaire. Jusqu'à 40% de gain de masse par rapport a une pièce PU solide. Ideal pour les capots de grandes dimensions.
Cout moule modéré
Moule résine : 3 000 - 10 000 euros. Moule aluminium : 10 000 - 30 000 euros. Bien en dessous d'un moule acier injection (80 000 - 500 000 euros) pour les mêmes dimensions.
Inconvenients
Pieces brutes - ponçage et peinture obligatoires
Les pièces RIM sortent du moule avec un état de surface mat et des micropores visibles. Elles nécessitent systématiquement un ponçage, un encollage (primaire de surface) et une peinture complète avant d'être présentables. Ces opérations de finition représentent 40 a 60% du cout total de la pièce finie.
Piece finie plus chère que l'injection plastique
Le cout unitaire d'une pièce RIM finie (avec ponçage + peinture) est significativement plus élevé qu'une pièce injectée en série. Le RIM est économique pour 50 a 1 000 pièces - au-delà, l'injection plastique avec moule acier devient plus rentable.
Délai plus long que la coulée sous vide
La fabrication du moule rigide (résine ou aluminium) prend 3 a 6 semaines. Si le délai est critique (moins de 2 semaines), la coulée sous vide reste la meilleure option pour les petites pièces.
Résine PU différente de la matière de production
Le PU RIM ne remplace pas un ABS, un PA ou un PC d'injection. Pour les tests mécaniques critiques (choc, fatigue thermique, compatibilité chimique), l'injection plastique dans la vraie matière reste nécessaire.
Cycle lent par rapport a l'injection
Temps de cycle 3 a 15 minutes selon l'épaisseur et la formulation - contre 30 a 120 secondes en injection plastique. Le RIM n'est pas adapte aux volumes de production au-delà de 1 000 - 2 000 pièces par an.
Point critique a anticiper : le cout de la peinture
Sur une pièce RIM, le cout de finition (ponçage + enduit + primaire + peinture + contrôle) représente souvent plus que le cout de la piece brute elle-même. CadNov intègre systématiquement ces couts dans le devis total - pour éviter les mauvaises surprises en fin de projet.
Applications et domaines
Le RIM est la technologie de référence pour les grandes pièces en petite et moyenne série dans les industries a forte valeur ajoutée.
Médical et Paramédical
Capots de scanners, IRM, appareils de radiologie, équipements de rééducation. Grandes dimensions, finition peinture blanc médical, exigences hygiéniques. PU mousse structurale pour la légèreté.
Automobile et Transport
Pare-chocs prototype, ailes, habillages de véhicules électriques, tableaux de bord poids lourds, revêtements d'habitacle. RRIM pour les pièces structurelles. Bi-matière pour les zones soft-touch.
Industrie et Machines
Habillages de machines CNC, capots d'équipements industriels, couvercles de convoyeurs, boitiers de systèmes de contrôle. PU rigide ou mousse structurale selon la dimension.
Mobilier et Collectivités
Assises de sièges (PU mousse), accoudoirs bi-matières, mobilier urbain, panneaux de cloisons acoustiques. Design complexe, formes organiques, finition peinture ou revêtement textile.
Electronique et Télécoms
Boitiers de grande taille pour équipements réseau, armoires de distribution, couvercles de serveurs. PU rigide avec finition peinture teinte RAL. Tiroirs pour connecteurs et câblages.
Défense et Aéronautique
Couvercles de baies d'équipements, habillages intérieurs d'aéronefs, capots de radomes. RRIM renforce pour les contraintes structurelles. Finitions peintures spécifiques (anti-UV, résistance carburant).
Notre démarche RIM
De votre besoin au prototype ou a la série livrée - CADNOV pilote l'ensemble du processus RIM.
Fichier 3D + cahier des charges
Volume, dimensions, matière, finition, délai - CadNov choisit moule résine, alu ou acier
Fabrication moule
Résine (2-4 sem.) ou aluminium (4-6 sem.) - 1ers essais + validation pièce avec client
Série + peinture
Production série, ponçage, primaire, peinture, contrôle, livraison
Délais indicatifs complets (moule + 1re pièce finie)
Moule résine + 1re pièce peinte : 4 a 6 semaines. Moule aluminium + 1re pièce peinte : 6 a 10 semaines. Second moule (même conception) : délai réduit de 30%. La production de série (a partir du 2e tirage) est nettement plus rapide.
Ce que CadNov garantit
Devis complet incluant les finitions
Chez CadNov, le devis RIM inclut systématiquement le cout du ponçage, de l'encollage et de la peinture - pas seulement la pièce brute. Zéro surprise en fin de projet.
Validation avant série
Une pièce de validation est produite et présentée avant le lancement de la série. Retouches moule possibles a ce stade - les modifications restent économiques sur résine ou alu.
CII - jusqu'à 30% récupérés
CadNov est agrée Ministère MESR. Les couts RIM dans le cadre d'un projet innovant sont éligibles au CII. Accompagnement du dossier inclus.
