Thermoformage :
grandes pièces, outillage léger,
délais courts
Le thermoformage est la solution idéale pour les pièces de grande dimension en petites et moyennes séries - avec un cout d'outillage 10 a 50 fois inferieur a l'injection plastique. Depuis 1996, CadNov pilote vos projets thermoformage de A a Z.

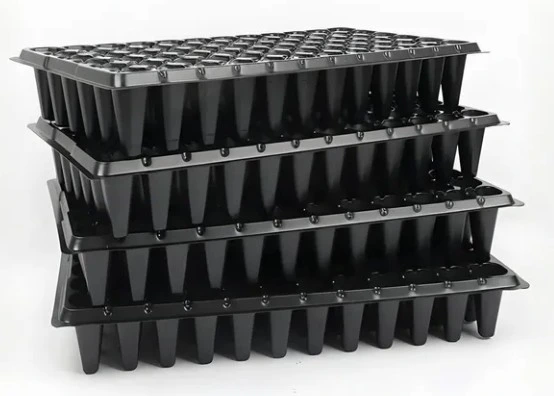

Qu'est-ce que le thermoformage ?
Le thermoformage consiste a chauffer une feuille de plastique rigide jusqu'à sa température de ramollissement, puis a la former contre un moule par aspiration sous vide, pression d'air comprime ou action mécanique. Apres refroidissement, la pièce conserve la forme du moule.
Le procédé est particulièrement adapte aux pièces de grande surface, aux géométries ouvertes et aux séries inferieures a 5 000 pièces par an - la ou l'injection plastique serait économiquement disproportionnée.
Ce que CadNov apporte
CadNov n'est pas transformateur thermoformage. Nous sommes votre bureau d'études et intégrateur : nous analysons la faisabilité de votre pièce, rédigeons le cahier des charges, sélectionnons le bon transformateur parmi notre réseau, et pilotons les essais jusqu'à validation.
Nous intervenons aussi en amont pour vous aider a choisir entre thermoformage et injection - une décision qui peut représenter des dizaines de milliers d'euros d'écart sur l'investissement outillage.
Le cycle thermoformage - 5 phases
Chauffe
Feuille plastique chauffée uniformément jusqu'à Tg (ramollissement)
Formage
Feuille plaquée contre le moule : vide, pression ou outil mécanique
Refroidissement
Maintien contre le moule jusqu'à rigidification complète
Découpe
Détourage CNC ou emporte-pièce pour obtenir la pièce finie
Finition
Perçage, assemblage, peinture, sérigraphie selon cahier des charges
5 variantes du thermoformage
Chaque configuration répond a des contraintes différentes de géométrie, de précision et de volume.
Thermoformage sous vide
Procédé de base : le vide d'air aspire la feuille chaude contre le moule. Simple, économique, adapte aux grandes surfaces a faible profondeur. Outillage minimal.
Thermoformage sous pression
Air comprime (3-8 bar) plaque la feuille contre le moule. Reproduit finement les textures de surface, les angles vifs et les détails fins inaccessibles au simple vide.
Thermoformage mécanique (plug assist)
Un poinçon mécanique préétiré la feuille avant le vide ou la pression. Permet d'obtenir une épaisseur plus homogène dans les zones profondes.
Twin sheet (double feuille)
Deux feuilles thermoformées simultanément puis soudées en périphérie pour créer une pièce creuse a double paroi. Ideal pour les pièces structurelles légères ou les conteneurs isolants.
Thermoformage en ligne (rouleaux)
Procède continu : la feuille est déroule, chauffée, formée, découpée et empilée en sortie. Cadences très élevées pour l'emballage alimentaire.
Thermoformage : ce qu'il faut vraiment savoir
Soyons directs. Le thermoformage a des avantages réels - et des limites que personne ne vous dira si vous ne posez pas les bonnes questions.
Avantages
Cout d'outillage très faible
Un moule aluminium ou résine époxy coute 500 a 15 000 euros. Le même en injection plastique : 20 000 a 200 000 euros. Pour des séries inferieures a 5 000 pièces/an, c'est souvent le seul procède économiquement viable.
Délais courts
Outillage réalisable en 2 a 6 semaines. Ideal pour les prototypes fonctionnels, les préséries et les pièces a évolution rapide (design, ergonomie).
Grandes dimensions possibles
Le thermoformage traite couramment des pièces de 1 000 x 800 mm et au-delà. En injection, au-delà de 600 mm, les presses deviennent très couteuses.
Large choix de matières et épaisseurs
ABS, PC, PMMA, PETG, PP, PVC, HDPE, PEEK... De 0,5 mm a 15 mm Possible de former des feuilles teintées, texturées ou coextrudées en sortie de ligne.
Modifications rapides et peu couteuses
Modifier un moule thermoformage est rapide. En injection, la moindre retouche d'acier peut couter plusieurs milliers d'euros.
Inconvenients
Epaisseur de paroi variable
La feuille s'amincit en s'étirant dans les zones profondes et les angles. Contrairement a l'injection, l'épaisseur n'est pas uniforme - a anticiper des la conception.
Précision dimensionnelle inferieure a l'injection
Tolérances typiques : +/-0,5 a +/-2 mm selon procède. L'injection atteint +/-0,05 mm Le thermoformage ne convient pas aux pièces a tolérances serrées.
Déchets matière significatifs
Les bordures de feuille non formées (rognures) représentent 15 a 40% de la matière consommée selon la géométrie. Recyclables mais augmentent le cout matière/pièce.
Géométries limitées
Pas de contre-dépouilles sans outillage complexe. Pas de pièces fermées (corps creux) sauf en twin sheet. Les nervures et bossages ne sont pas réalisables directement.
Cout pièce plus élevé en grande série
Au-delà de 10 000 pièces/an sur pièce de taille moyenne, l'injection devient plus compétitive au cout pièce.
Thermoformage vs Injection plastique : choisir le bon procédé
Le choix n'est pas une question de préférence - c'est une question de chiffres et de contraintes techniques.
| Critère | Thermoformage | Injection plastique |
|---|---|---|
| Cout outillage | 500 - 15 000 euros | 20 000 - 500 000 euros |
| Délai outillage | 2 - 6 semaines | 8 - 20 semaines |
| Volume optimal | 100 - 10 000 pièces/an | 1 000 - plusieurs millions/an |
| Taille pièce max | Jusqu'à 3 000 x 2 000 mm | Généralement inferieur a 1 000 mm |
| Précision dimensionnelle | +/-0,5 - 2 mm | +/-0,05 - 0,3 mm |
| Epaisseur paroi | Variable (amincissement) | Homogène et contrôlée |
| Nervures / bossages | Non (sauf usines après) | Oui, intègres au moule |
| Corps creux | Twin sheet uniquement | Soufflage uniquement |
| Déchets matière | 15 - 40% (rognures) | Inferieur a 5% (carotte) |
| Cout pièce en grande série | Plus élevé | Optimise au-delà de 10 000/an |
| Modifications outillage | Rapides et peu couteuses | Couteuses et lentes |
Règle pratique : pièce supérieure a 400 mm ET série inferieure a 5 000 pièces/an → thermoformage. En dehors de ce périmètre, demandez une analyse comparative a CADNOV.
Matières plastiques pour le thermoformage
Le choix de la feuille conditionne les performances mécaniques, thermiques et esthétiques de la pièce finale. CadNov vous conseille le grade exact selon vos exigences.
| Matière | Atouts | Limites | Applications typiques | Epaisseur courante |
|---|---|---|---|---|
| ABS | Rigidité, aspect de surface, galvanisante, peinture facile | Sensible aux UV sans stabilisants, T max 80 C | Capots machines, habillages, coques, prototypes | 2 - 6 mm |
| PETG | Transparence, facilite de formage, bonne résistance chimique | Sensible a l'humidité, T max 70 C | Vitrines, protections transparentes, blisters médicaux | 0,5 - 4 mm |
| PC | Resistance aux chocs exceptionnelle, transparence, T élevée | Sensible aux solvants, prix élevé | Visières, protections, hublots, pièces de sécurité | 1 - 8 mm |
| PMMA (Acrylique) | Transparence cristal, résistance UV, aspect luxe | Fragile aux chocs, T max 80 C | Signalétique, vitres, enseignes lumineuses, cosmétique | 2 - 10 mm |
| HDPE | Resistance chimique, alimentaire, souple, économique | Aspect de surface terne, T max 80 C | Bacs industriels, bacs alimentaires, pièces techniques | 3 - 12 mm |
| PP | Leger, résistant aux chocs, inerte alimentaire, charnière vivante | Retrait important, formage délicat | Emballage alimentaire, bacs, couvercles, pièces médicales | 1 - 6 mm |
| PVC | Economique, transparent rigide, facile a former | Emissions a chaud, recyclabilité limitée, REACH | Blisters, emballages, pièces techniques basse gamme | 0,3 - 3 mm |
| HIPS | Très bonne formabilité, économique, peignable | Fragile, T max 70 C, résistance chimique faible | Emballage alimentaire froid, vitrine, décoration | 1 - 4 mm |
| PET / APET | Transparence, barrière O2, contact alimentaire, recyclable | Plage de formage étroite, sensible a l'humidité | Barquettes alimentaires, blister, couvercles | 0,3 - 2 mm |
| PEEK | T jusqu'à 250 C, résistance chimique extrême, médical | Prix très élevé, formage spécialise | Aéronautique, médical, pièces sous haute température | 1 - 5 mm |
Domaines d'application
Le thermoformage est présent dans tous les secteurs industriels - partout ou la taille, les délais ou le volume rendent l'injection disproportionnée.
Industrie et Machines
Capots de protection, habillages de machines, panneaux de carrosserie industrielle, coques d'équipements. L'ABS et le PC offrent rigidité et aspect professionnel.
Médical et Laboratoire
Blisters stériles, plateaux de laboratoire, coques d'équipements médicaux. PETG et PC médical, biocompatibilité ISO 10993.
Emballage Alimentaire
Barquettes, couvercles, plateaux, blisters. Procède en ligne pour très grandes cadences. PET, PP et APET contact alimentaire.
Automobile et Transport
Habillages intérieurs, tablettes de coffre, panneaux de porte, protections sous capot. ABS, ABS+PC et HDPE selon les exigences thermiques.
Signalétique et Affichage
Enseignes, panneaux lumineux, boitiers de signalisation routière ou industrielle. PMMA et PC pour transparence, résistance UV et tenue aux intempéries.
Loisirs et Sport
Coques de kayak, sièges de véhicules de loisirs, équipements de protection, accessoires sportifs. HDPE, PP et ABS choc selon les sollicitations mécaniques.
Concevoir pour le thermoformage : les règles a respecter
Une pièce conçue pour l'injection ne se thermoformera pas correctement. Voici les règles spécifiques que CadNov applique systématiquement.
Dépouilles minimum 3 degrés
Contrairement a l'injection (1 degré suffisant), le thermoformage nécessite des dépouilles d'au moins 3 degrés pour un démoulage propre - jusqu'à 5 degrés sur des matières rigides comme le PC.
Rapport profondeur / surface maitrise
La profondeur de formage ne doit pas dépasser la moitie de la plus petite dimension en plan. Au-delà, utiliser le plug assist pour éviter l'amincissement excessif.
Rayons de courbure généreux
Les angles vifs créent des concentrations de contraintes et des zones d'amincissement excessif. Rayon minimum recommande : 3 fois l'épaisseur de feuille.
Prévoir la découpe en amont
La pièce thermoformée doit être détourée. La ligne de découpe doit être définie des la conception du moule - CNC, emporte-pièce ou laser selon la précision requise.
Notre démarche thermoformage
Avant tout outillage, CadNov réalise une analyse DFM spécifique au thermoformage : dépouilles, rapport profondeur/surface, rayons, zones d'amincissement, plan de découpe.
Nous calculons l'épaisseur de feuille de départ nécessaire pour garantir l'épaisseur minimale en fond de formage - critique pour la solidité et la conformité de la pièce finale.
Analyse DFM
Faisabilité, dépouilles, rayons, zones critiques
Choix matière
Grade exact, épaisseur feuille, fournisseur
Outillage
Alu, résine ou bois selon volume et précision
Essais et validation
Cotes, épaisseur, aspect visuel, découpe
Crédit d'Impôt Innovation (CII)
CadNov est agrée Ministère MESR. Les couts de conception, d'outillage prototype et d'essais de thermoformage dans le cadre d'un projet innovant sont éligibles au CII - jusqu'à 30% récupères.
