Quelle technologie de prototypage
pour votre projet ?
CadNov maîtrise 5 technologies de prototypage — impression 3D, usinage plastique, coulée sous vide, RIM et finitions. Notre rôle : choisir la technologie optimale pour votre besoin précis, coordonner la production et vous livrer un prototype conforme. Agréé CII.
Le rôle de CadNov : choisir la bonne technologie pour vous
Le prototypage rapide ne se résume pas à une seule technologie. Demander une SLA là où il faudrait un usinage plastique, ou passer à l’injection acier trop tôt avant d’avoir validé le design — ces erreurs coûtent du temps, de l’argent et retardent les projets.
CadNov est votre bureau d’études en prototypage : nous analysons votre besoin (matière, quantité, délai, finition, fonction), sélectionnons la technologie optimale parmi les 5 que nous maîtrisons, coordonnons la production avec notre réseau de partenaires certifiés et livrons un prototype conforme.
Cette analyse de choix est réalisée gratuitement — c’est le premier service que CadNov vous offre.
Pourquoi confier votre prototypage à CadNov ?
Un interlocuteur unique pour toutes les technologies. Pas besoin de démarcher 5 prestataires différents — CadNov coordonne tout de A à Z.
Expertise matière intégrée. CadNov est avant tout un expert en plasturgie — le choix du grade PU, de la résine SLA ou de la matière CNC est fait avec précision, pas au hasard.
Analyse DFM incluse. CadNov détecte les risques de fabrication avant de lancer la production.
Devis complet sans surprise. Le devis CadNov inclut toujours fabrication + finitions. Pas de coûts cachés en fin de projet.
Agréé CII — Ministère MESR. Vos coûts de prototypage dans le cadre d’un projet innovant sont éligibles au Crédit d’Impôt Innovation — jusqu’à 30 % récupérés.
12 cas concrets — CadNov vous conseille
Ces exemples illustrent comment CadNov sélectionne la technologie optimale selon le besoin précis.
Boîte de montre / bijou

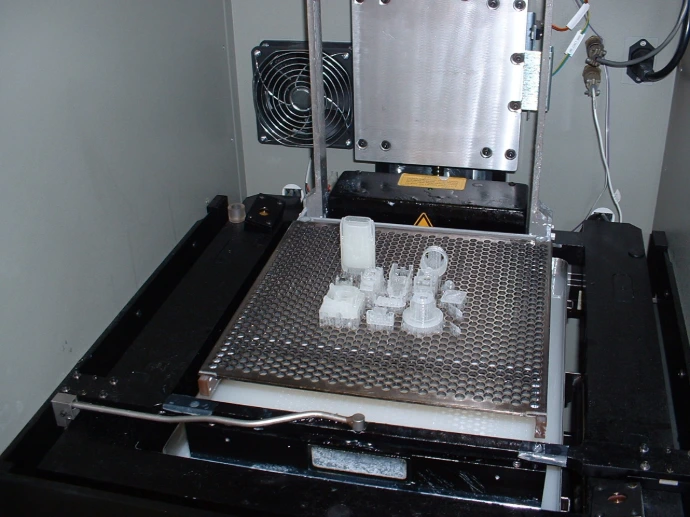

CadNov recommande le DLP. Résolution maximale (0,025–0,05 mm), finition impeccable, délai 1 à 2 jours. La résine castable DLP permet aussi de créer le modèle pour la fonte à cire perdue (bijouterie).
→ DLP (résine haute résolution)Maquette de présentation marketing

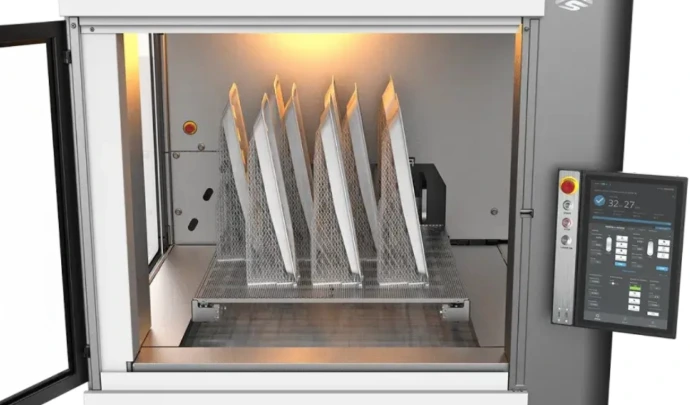

CadNov recommande la SLA haute résolution ou le PolyJet. La SLA offre la meilleure finition pour les formes complexes. Le PolyJet permet un bi-matière rigide + souple dans la même pièce.
→ SLA ou PolyJetPrototype fonctionnel — vraie matière
CadNov recommande l’usinage plastique CNC. Seul procédé permettant de travailler dans l’ABS, le PA, le PEEK ou le PTFE exact. Précision ±0,05 mm.
→ Usinage CNC plastiquePièce transparente optique

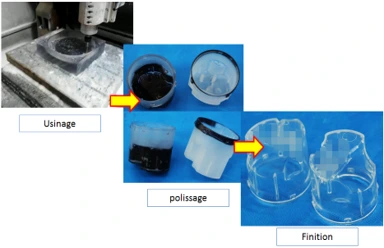

CadNov recommande l’usinage PMMA ou PC + poli-glace. Le seul procédé permettant une transparence Ra < 0,1 µm, identique au verre. La SLA donne un transparent acceptable mais pas optique.
→ Usinage PMMA/PC + poli-glacePoignée bi-matière souple + rigide
CadNov recommande la coulée sous vide bi-matière. Deux coulées PU successives dans le même moule silicone reproduisent exactement le surmoulage injection. Délai 6 à 10 jours, 5 à 20 pièces, toutes couleurs. Coût moule < 2 000 €.
→ Coulée sous vide bi-matièreGrande pièce — capot médical
CadNov recommande le RIM. Moule aluminium 15–25 k€ vs moule acier injection >200 k€. PU mousse structurale légère. Attention : ponçage + peinture obligatoires — à budgétiser dès le départ.
→ RIM — moule aluminiumPetite série plastique 50–500 pièces
CadNov recommande le MJF HP Multi Jet Fusion. Pièces isotropes PA12, coût très compétitif au-delà de 50 pièces, géométries libres sans support. Délai 2 à 4 jours.
→ MJF HP (plastique série)Pièce métal haute performance
CadNov recommande le DMLS/SLM. Canaux internes conformaux, densité 99,5–100 %, propriétés proches du forgé. AlSi10Mg, SS316L, Ti6Al4V, Inconel.
→ DMLS/SLM métalAssemblage avec charnières intégrées
CadNov recommande le SLS. Aucun support nécessaire — charnières intégrées et assemblages emboîtés possibles directement. PA12 ou PA+GF30. Séries de 10 à 200 pièces.
→ SLS frittage poudreGrand tableau de bord prototype
CadNov recommande l’usinage ABS multi-blocs. Pièce découpée en sous-ensembles usinés, collage structurel, ponçage joints, finition peinture anti-UV. Résultat identique à une pièce injectée — sans investissement moule. Délai 2 à 3 semaines.
→ Usinage ABS multi-blocsSérie colorée 5–20 pièces PU
CadNov recommande la coulée sous vide. Pigments intégrés dans la masse PU — toute référence RAL ou Pantone. Le moule silicone gère les petites contre-dépouilles. Chaque coulée peut changer de couleur sans surcoût outillage.
→ Coulée sous vide coloréeHabillage industriel grande pièce
CadNov recommande le RIM avec moule aluminium. Tiroirs intégrés pour les contre-dépouilles complexes (comme en injection plastique). PU rigide ou mousse structurale. Moule aluminium 10–30 k€. Ponçage + peinture RAL inclus dans le devis.
→ RIM — moule aluminium + tiroirsPrésérie injection plastique — 300 à 1 000+ pièces dans la vraie matière
CadNov recommande l’injection plastique avec empreintes aluminium ou acier. Pour 300 à 1 000 pièces, c’est le moment d’investir dans un moule prototype — aluminium pour les plus petites séries (5–30 k€), acier pour les séries plus longues (20–80 k€). Résultat : la vraie matière finale, le vrai temps de cycle, les vraies tolérances, les vrais états de surface. C’est la dernière étape de validation avant de commander le moule de production série.
5 000 – 30 000 €
Délai 4–6 sem.
100 – 500 pièces
20 000 – 80 000 €
Délai 6–10 sem.
300 – 10 000+ pièces
Vraie matière série
Vrai état de surface
Vraie tolérance
Tableau comparatif -> quelle technologie pour quel besoin ?
Ce tableau permet une première orientation. CadNov affine le choix avec vous selon les spécificités de votre projet.
| Besoin / Critère | Impr. 3D SLA/DLP | Impr. 3D SLS/MJF | Usinage CNC plastique | Coulée sous vide | RIM | Injection plastique |
|---|---|---|---|---|---|---|
| Délai ultra-court (< 3 jours) | ★★★★★ | ★★★★ | ★★★ | ★★ | ★ | ✗ |
| Finition de surface irréprochable | ★★★★★ | ★★ | ★★★★★ | ★★★★ | ★★ (peinture) | ★★★★★ |
| Vraie matière série (ABS, PA, PEEK…) | Non | PA12 / PA11 | ★★★★★ | PU similaire | PU similaire | ★★★★★ |
| Transparence optique (PMMA / PC) | ★★★ résine | Non | ★★★★★ | ★★★ | ★★★ | ★★★★ (moule poli) |
| Bi-matière rigide + souple | ★★★★★ PolyJet | Non | Non | ★★★★★ | ★★★★ | ★★★★★ (2K injection) |
| Grandes pièces (> 500 mm) | ★★★ (800 mm) | ★★★ | ★★★★★ multi-blocs | ★★ | ★★★★★ (2 m+) | ★★ (moule acier coûteux) |
| Série 5–20 pièces | ★★★ | ★★★ | ★★★★ | ★★★★★ | ★★ | ✗ |
| Série 50–500 pièces sans moule | ★★ | ★★★★★ MJF | ★★★ | ✗ | ★★★★ | ★★ (moule nécessaire) |
| Série 300–1 000 pièces vraie matière | ✗ | ★★★ | ★★ | ✗ | ★★★★ (PU) | ★★★★★ |
| Coût moule / outillage | Aucun | Aucun | Aucun | 500–2 000 € | 3–30 k€ | 5–80 k€ |
| Prix pièce finie (pièce moyenne) | € – €€ | €€ | €€ – €€€ | €€ | €€€ – €€€€ | € – €€ (en série) |
★★★★★ Idéal | ★★★★ Très bien | ★★★ Acceptable | ★★ Possible avec contraintes | Non Déconseillé
L’arbre de décision CadNov
Répondez à ces 4 questions — CadNov affine le choix avec vous en 15 minutes.
Question 1 — Quelle quantité avez-vous besoin ?
Question 2 — Quelle est la fonction principale de la pièce ?
Question 3 — Quelle taille fait la pièce ?
Question 4 — À quelle étape du développement êtes-vous ?
Injection plastique présérie — 300 à 1 000+ pièces dans la vraie matière
CadNov intègre l’injection plastique présérie dans son offre de prototypage. Pour les séries de 300 à 1 000 pièces, l’injection avec empreintes aluminium ou acier devient la technologie de référence : vraie matière production, vrai état de surface, vraies tolérances. C’est le procédé qui valide définitivement le produit avant la commande du moule série.
L’injection plastique présérie s’inscrit dans la continuité logique du prototypage : on commence par une SLA pour valider l’esthétique, on passe à l’usinage CNC pour valider la fonction mécanique, puis on commande des empreintes aluminium pour valider la production. CadNov accompagne chaque étape.
Empreintes aluminium — présérie 100 à 500 pièces
Le choix de départ. Moule usiné en aluminium 7075 — coût 5 000 à 30 000 € selon la complexité. Durée de vie 500 à 5 000 pièces selon la matière injectée. Précision et état de surface comparables à un moule acier pour la plupart des applications. Délai de fabrication 4 à 6 semaines. Modifications possibles à moindre coût (aluminium facile à retoucher).
Idéal pour : première injection dans la vraie matière, validation assemblage, tests mécaniques et thermiques, test de clippage, homologation.
Empreintes acier — série 300 à 10 000+ pièces
Le pont vers la production. Moule usiné en acier P20 ou H13 — coût 20 000 à 80 000 €. Durée de vie 10 000 à 100 000+ pièces. État de surface et tolérances identiques au moule de production série. Délai 6 à 10 semaines. C’est le dernier investissement avant le moule de production grande série.
Idéal pour : présérie commerciale, lancement produit, validation client, petite série de commercialisation.
CadNov — expert en injection plastique depuis 1996
CadNov est avant tout un bureau d’études spécialisé en injection plastique et en plasturgie. La conception de moules, le calcul de retrait, l’optimisation du plan de joint, la sélection de la matière et l’industrialisation font partie du cœur de métier de CadNov. L’injection plastique présérie n’est donc pas une prestation externalisée — c’est notre domaine d’expertise premier.
Les 5 technologies CadNov en résumé
Chaque technologie est disponible avec un accompagnement complet de CadNov : analyse DFM, sélection matière, suivi production, contrôle qualité, finitions.
Impression 3D — SLA, DLP, PolyJet, SLS, MJF, Carbon DLS, DMLS/SLM
8 technologies du bijou DLP au métal DMLS. La SLA et le DLP pour les prototypes visuels fins ; le SLS et le MJF pour les pièces fonctionnelles en petite série sans moule (50–1 000 pièces) ; le DMLS/SLM pour le métal haute performance.
Usinage plastique CNC — de la petite pièce au tableau de bord
La seule technologie permettant de prototyper dans la vraie matière série : ABS, PMMA, PC, POM, PA, PP, PPS, PTFE, PSU, PEEK, PVDF. Précision ±0,05 mm, poli-glace PMMA/PC, grandes pièces multi-blocs assemblées et peintes.
Coulée sous vide — bi-matière, couleurs illimitées, petites contre-dépouilles
Moule silicone souple, résines PU (ABS-like, souple Shore A 30–90, transparent). Bi-matière rigide + souple par deux coulées successives. Couleurs illimitées (pigments dans la masse). Idéal pour 5 à 20 pièces.
RIM — grandes pièces, moule résine ou aluminium, tiroirs
Moulage PU par injection-réaction dans moules rigides. Grandes pièces jusqu’à 2 m+, contre-dépouilles avec tiroirs, bi-matière, PU mousse structurale légère. Point critique : ponçage + peinture obligatoires.
Injection plastique — présérie 300 à 1 000+ pièces, vraie matière production
Empreintes aluminium (5–30 k€, 4–6 sem., 100–500 pièces) ou acier (20–80 k€, 6–10 sem., 300–10 000+ pièces). La seule technologie produisant des pièces dans la vraie matière série, avec le vrai état de surface et les vraies tolérances. Expertise cœur de métier CadNov depuis 1996.
Finitions et aspect — poli-glace, peinture, chromage, sérigraphie, PVD
10 technologies de finition coordonnées par CadNov : poli-glace (Ra < 0,1 µm), peinture toutes couleurs RAL/Pantone, chromage galvanique (or, or rose, platine — sur ABS uniquement), métallisation PVD, sérigraphie/tampographie, gravure laser, revêtement poudre, anodisation, sablage, traitement thermique.
La démarche CadNov — de votre besoin à la pièce livrée
Analyse du besoin — gratuite
Vous envoyez votre fichier 3D (STEP, STL, IGS) et votre cahier des charges : fonction, matière, quantité, délai, finition. CadNov analyse votre besoin et vous recommande la technologie optimale sous 24h.
Devis complet — sous 48h
CadNov vous adresse un devis complet incluant fabrication + finitions. Pas de coûts cachés. Le devis précise le délai de livraison, la technologie choisie et la matière exacte.
Production + contrôle qualité
CadNov coordonne la production avec ses partenaires certifiés, contrôle les pièces à réception, puis livre. Rapport de contrôle disponible sur demande.
Formats de fichiers acceptés
STEP (.stp), IGES (.igs), STL (.stl), SolidWorks (.sldprt), CATIA, 3MF, OBJ. Plan coté 2D (PDF ou DXF) accepté pour les pièces simples. CadNov prépare le fichier si nécessaire.
Crédit d’Impôt Innovation (CII) — CadNov agréé Ministère MESR
Les coûts de prototypage dans le cadre d’un projet innovant sont éligibles au CII — jusqu’à 30 % récupérés sur la facture. CadNov vous accompagne dans le montage du dossier CII.
Depuis 1996, CadNov accompagne les projets innovants
Bureau d’études plasturgie basé à Bourg-en-Bresse, CadNov (Antoine Errigo, PDG) accompagne les industriels et les start-ups dans la conception, le prototypage et l’industrialisation de leurs produits plastiques. Design, R&D, rhéologie, calculs de structures, outillage, injection plastique : CadNov couvre toute la chaîne du développement produit.
Clients CadNov — tous secteurs
Automobile (Renault, Valeo), cosmétique haut de gamme (L’Oréal, Chanel, Bulgari), électronique grand public (Smoby, Danone), médical, aéronautique, industrie. CadNov est agréée au CII — Crédit d’Impôt Innovation.
